詳情描述
產品概述
DSFJ型消防電氣控制裝置（防排煙風機控制器），是為滿足消防電氣控制裝置（防排煙風機控制 設備），符合 GB16806-2006標準設計的?款產品，用于防排煙風機控制設備中的邏輯運算、自動遠程 信號處理，接觸器驅動，電流顯示及負載過載保護，適應于單速風機控制柜邏輯控制。
適用于：0.37-37KW
外形尺寸
最佳開孔尺寸：145 * 83 mm
管理權限密碼設置
本產品設有專門的管理權限密碼，需輸入正確的權限密碼后才能進行對設備的操作控制，控制面板 上設有專門的《管理權限》按鍵和密碼顯示窗口，當顯示《———》時代表控制系統已鎖住，通過按住 《管理權限》鍵 5秒，窗口會閃爍顯示《000》，代表可進行輸入權限密碼，通過《↑》鍵與《↓》鍵 和《→》鍵輸入正確的權限密碼后，按一下《管理權限》鍵，當顯示《run》代表系統已解除權限，可 進行對設備的操作及控制，當再次按一下《管理權限》按鍵時，系統將退出正常操作，進入權限管理顯示《———》！
當忘記密碼時，可通過同時按住《啟動》和《停止》鍵 5秒以上，數碼管將顯示出之前所設置的密碼值，松開時取消密碼顯示，但并不能解除權限管理！
參數進入方法
在管理權限解除的情況下通過按住《停止》鍵 5 秒方可進入主菜單（此時數顯屏顯示的是 P01）
參數設置方法
當數顯屏顯示 P01參數代碼時，按《啟動》鍵與《停止》鍵可以找出其它參數代碼，當按娣選擇》 鍵進入該參數的當前設置值，通過按《啟動》鍵與《泵停止》鍵進行修改，再通過鎗建權限》鍵返回 到當前參數代碼.設置完所有的參數需按《管理權限》鍵退出到待機狀態，才會永久保存修改過的參數。

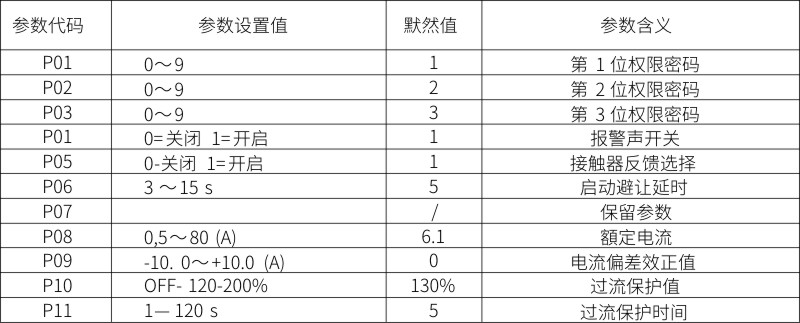

完整參數對照表
完整參數描述
Group P0 組：應用宏
1、 參數 P01 （第 1位權限密碼）
該參數定義：管理權限的第 L 為密碼設置值（出廠默認為“1"） 可設置范圍：0?9
2、 參數 P02 （第 2位權限密碼）
該參數定義：管理權限的第 2 為密碼設置值（出廠默認為“2” ） 可設置范圍：0~9
3、 參數 P03 （第 3位權限密碼）
該參數定義：管理權限的第 3 為密碼設置值（出廠默認為"3” ） W設置范円：0 ■- 9
為 將密碼設置為 000 時代表取消管理權限
4、 參數 P04 （報警聲開關）
該參數定義：允許開啟或關閉兩只報警器的聲音（出廠默認為■「’）
可設置范|1 巾 0二關閉 1 二開啟
參數 P05 （接觸器反饋選擇）
該參數定義：防止接觸器岀現主觸點粘住或絞圈小工作，造成主回路短路或風機不啟動或不運行, 釆用接觸器的常開觸點聯鎖，具體接線方法請參照接線原理圖（出廠默認為“1”）
可設置范圍：0二關閉 1二開啟
6、 參數 P06 （啟動避讓時間）
該參數定義：由于風機在剛啟動的時候電流將遠遠大干保護電流的值，因此需要設置此參數來避讓 啟動時大電流的保護，根據不同功率的水泵設置不同（出廠默認為“5"）
可設置范圍:3?15,單位為：秒
7、 參數 P07 （保留參數）
該參數定義：

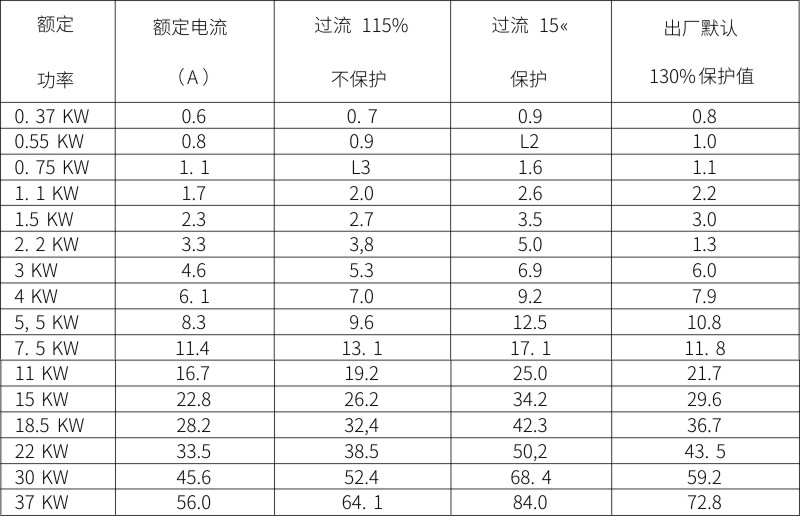

沈陽消防硏究所檢測負載電流對照表
8、 參數 P08 （額定電流）
額定電流=kW ÷0. 38 ÷1.73 ÷1.0 （此公式適合電阻式負載）
額定電流=kW÷0. 38 ÷ 1.73÷ 0.8 （此公式適合電感式負載）
該參數定義：風機的額定電流（出廠默認為“6.1” ）可設置范圍:0.5-80,單位為：A
9、 參數 P09 （電流偏差效正）
該參數定義：實際電流值與控制器檢測電流值的誤差效正，（出廠默認為“0” ） 可設置范圍:-10?+10. OA 最小單位 0. 1A
效正方法：是差多少補多少！
10、參數 P10 （過流保護值）
該參數定義：風機過載過流的保護設置值（出廠默認為“130” ）
可設置范圍：OFF—120-200,單位為：%
設置 OFF代表關閉過流保護功能，系統只報警不保護！當設置了保護值系統是根據額定電流值來計算保護值，公式：P08值* P10值二保護動作值
11、參數 P11 （過流保護時間）
12、該參數定義：當運行電流大于 P07的值，進入延時保護（出廠默認為“5” ）
可設置范圍：1?120,單位為：s
